Laserkavitäten

KOMLAS bietet Laser Kavitäten, Filterplatten, flow tubes mit breiter Anwendungsmöglichkeit in lampengepumpten Lasersystemen an. Die kompakte, geschlossene Konstruktion unserer Kavitäten vereint den Reflektor, flow tubes und im Fall Cer-dotierten Quarzglases auch den Filter in einem Bauteil. Dank dieser geschlossenen Konstruktion ist ein Einbrennen von Partikeln in die Oberfläche des Reflektors ausgeschlossen.

Zum KOMLAS-Angebot gehören Kavitäten aus Cer-dotiertem und undotiertem Quarzglas sowie Filterplatten und flow tubes in Standardabmessungen und Kundenwunschausführungen. Die Reflektionsschicht aus Silber ist durch eine zusätzliche Schutzschicht für den Einsatz von deionisiertem Wasser als Kühlmittel geeignet.

Die Hauptvorteile von Cer-dotiertem Quarzglas sind:
- Konversion des UV-Strahlungsanteiles der Bogenlampe in den Pumpbereich des Laserkristalls
- Erhöhung des Wirkungsgrades
- Verringerung der thermischen Linse

Aufgrund seiner Eigenschaften ist Cer-dotiertes Quarzglas das ideale Material für Kavitäten. Es absorbiert einen wesentlichen Teil der UV-Strahlung bis 400 nm und konvertiert diese Strahlung zu einem großen Anteil in den sichtbaren Spektralbereich.

Transmissionsspektrum von Cer-dotiertem Quarzglas als Funktion der Wellenlänge Probendicke 2 mm)

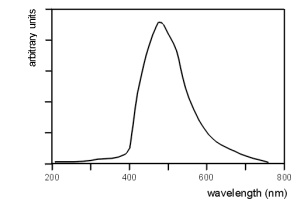

Emissionsspektrum von schmalbandig angeregtem Cer-dotiertem Quarzglas

Im direkten Vergleich mit Kavitäten aus undotiertem Quarzglas weisen Kavitäten aus Cer-dotiertem Quarzglas eine Reduktion der thermischen Linse um ca. 20% und eine Erhöhung des Wirkungsgrades um ca 25% auf (Nd:YAG bei 1064 nm). Die Reduktion der thermischen Linse wird dabei durch die Absorption der UV-Strahlung und die Erhöhung des Wirkungsgrades durch die Konversion des UV-Strahlungsanteiles in den Pumpbereich des Laserkristalls erreicht.

Auf der Basis der beschriebenen Kavitäten bietet KOMLAS komplette Pumpkammern für den cw- und den Pulsbetrieb an. Die Pumpkammern bestehen aus hartbeschichtetem Aluminium, sind leicht zu montieren und gestatten einem unkomplizierten und schnellen Lampenwechsel.

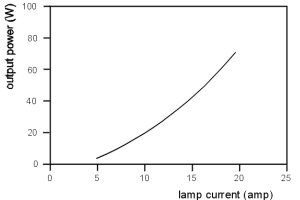

Ausgangsleistung eines Nd:YAG-Lasers (2-Zoll Bogenlänge) als Funktion des Lampenstromes

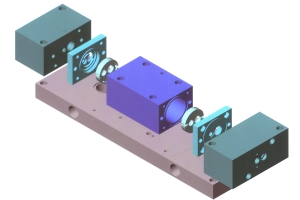

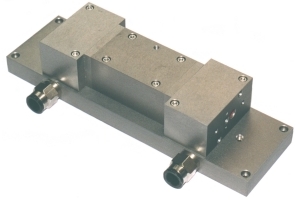

cw-Pumpkammer (2-Zoll-Bogenlampe)
